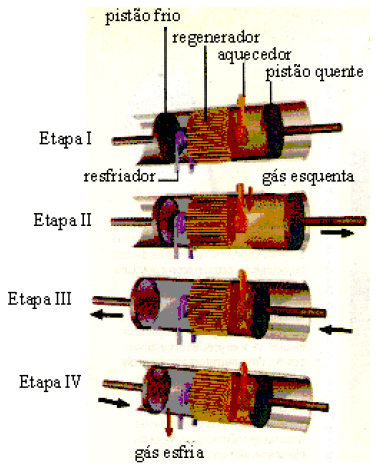

O esquema acima ilustra o princípio de funcionamento de um motor de Stirling, que consiste em quatro etapas. Esse motor utiliza um gás para transferir calor entre uma fonte quente (aquecedor) e uma fonte fria (resfriador), e, nessa transferência, realiza trabalho mecânico girando um eixo. Na etapa I, o pistão frio é mantido fixo enquanto o aquecedor cede energia ao gás no lado quente. Na câmara com o aquecedor, o gás se expande, empurrando o pistão quente (etapa II). No próximo passo (etapa III), o pistão é empurrado de volta pela própria inércia de rotação do eixo, ao mesmo tempo em que o pistão frio também recua, na mesma velocidade. Assim, com o movimento simultâneo dos pistões, o sistema mantém volume constante enquanto o gás é transferido da câmara quente para a câmara fria através do regenerador, uma peça que permite a passagem do gás, mas mantém a diferença de temperatura entre as câmaras. Na câmara fria, o gás é resfriado, o que reduz a sua pressão e traz o pistão frio de volta ao ponto inicial do ciclo, que então se repete (etapa IV).
A partir dessas informações, julgue o item a seguir, relativos ao funcionamento do motor de Stirling.
O gráfico a seguir ilustra corretamente um diagrama de pressão versus volume compatível com a descrição do funcionamento do motor de Stirling apresentada, em que as etapas descritas no texto estão indicadas nesse gráfico.
