#1506789 VUNESP - 2019 - Arquiteto (Pref Guaratinguetá)

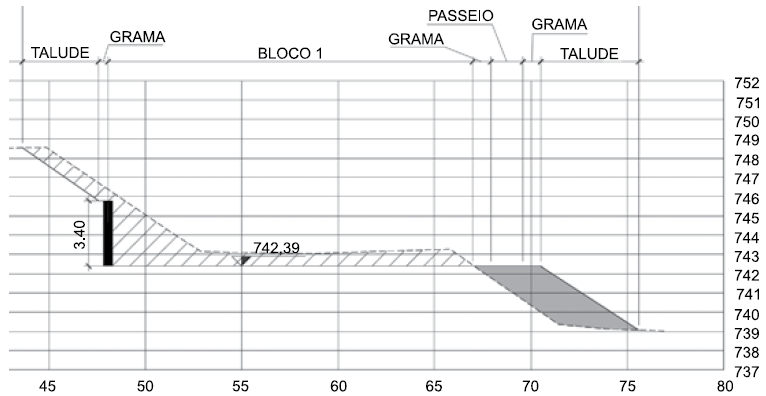

Na implantação de uma obra, foram elaboradas seções de terraplenagem como a apresentada na figura a seguir.

Com base na leitura desse desenho, pode-se afirmar corretamente que

no trecho abrangido pela seção, a planta de manchas mostrará predominância de área em aterro sobre área em corte.
se a linha tracejada corresponde ao perfil do terreno existente, o hachurado corresponde a áreas a serem cortadas, e o cinza, a áreas aterradas.
o talude de aterro está confinado por um muro de arrimo, o que pode ser considerado uma boa opção de projeto, devido à maior facilidade de execução.
o muro de arrimo é representado com suas fundações e na espessura final requerida.
estão indicadas canaletas de drenagem e caimentos da plataforma terraplenada, como forma de garantir a estabilidade do terreno.
