#1506761 VUNESP - 2019 - Arquiteto (Pref Guaratinguetá)

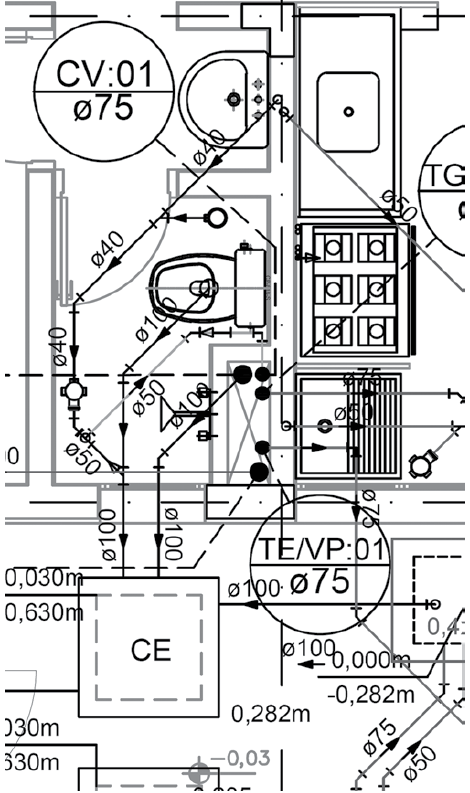

Considere o trecho de projeto de instalação predial apresentado na figura a seguir.

A indicação “CV:01” corresponde a

tubulação vertical de ventilação, com diâmetro de 75 mm, que passa por um shaft.
condutor vertical de esgoto primário, com diâmetro de 75 mm, que desce por um shaft.
condutor vertical de água fria, com diâmetro de 75 mm, que sobe por um shaft.
condutor vertical de esgotos, com extensão de 75 cm, embutido em parede não estrutural.
condutor vertical de água fria, com extensão de 75 cm, embutido em parede não estrutural.
