#1506768 VUNESP - 2019 - Arquiteto (Pref Guaratinguetá)

Considere a seguinte situação hipotética:

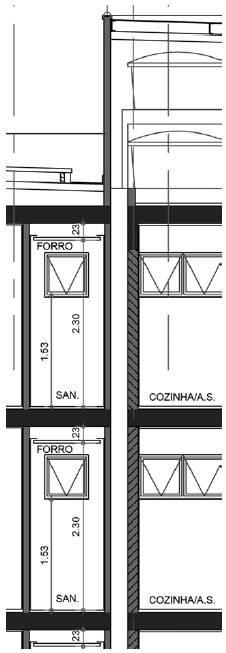

Um escritório contratado encaminhou para análise da prefeitura um desenho representando, em corte, a configuração de um shaft para passagem de tubulações de água, esgoto e drenagem de águas pluviais, do qual um trecho está representado na figura a seguir.

Com relação ao atendimento a exigências de compartimentação vertical da edificação,

não há interferência entre shaft e compartimentação vertical, por este se tratar também de um elemento vertical, estanque em relação a ambientes vizinhos.
deverá constar do desenho nota referente à garantia da estanqueidade em relação aos ambientes vizinhos, especialmente nos pontos de conexão com caminhamentos horizontais de tubulações.
não há interferência entre shaft e compartimentação vertical, desde que se garanta a estanqueidade em relação a ambientes vizinhos.
deverá ser revisto o desenho, prevendo-se a vedação do shaft entre andares, com a utilização de material resistente ao fogo, para evitar propagação de incêndio pelo shaft.
deverá ser revisto o desenho, prevendo-se ventilação para o exterior na extremidade superior do shaft.
