PSP-RH-2-2010

YILMAZ, Oz. Seismic Data Analysis, Society of Exploration

Geophysicists, Investigation in Geophysics, No 10, volume II, 2001.

(Adaptado)

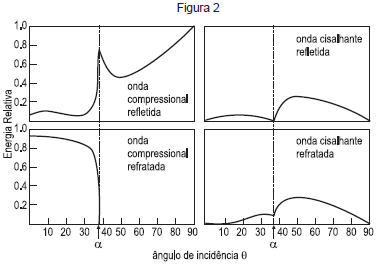

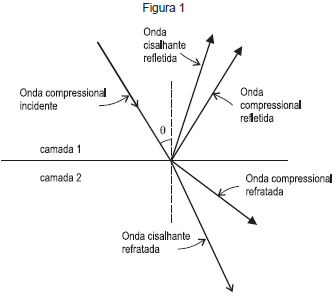

A decomposição de uma onda compressional com energia de 1 unidade incide em uma superfície plana com uma inclinação θ da normal. Essa superfície separa duas camadas com velocidades e densidades distintas, como mostrado na Figura (1). Na Figura (2), verifica-se o espalhamento da energia de acordo com o ângulo de incidência θ. Com respeito a essa distribuição de energia, analise as proposições abaixo.

I - A onda compressional de incidência normal não gera onda cisalhante.

II - A partir do ângulo θ=\alpha, indicado na figura, de aproximadamente 38º, não há mais transmissão de energia de onda compressional para a segunda camada.

III - O ângulo crítico para a onda cisalhante refratada não é atingido entre os ângulos de 20º e 80º, pois sua energia não é zerada nesse intervalo.

É correto o que se apresenta em
