#929350 CVEST IFPE - 2012 - Engenheiro (IF PE)/Civil

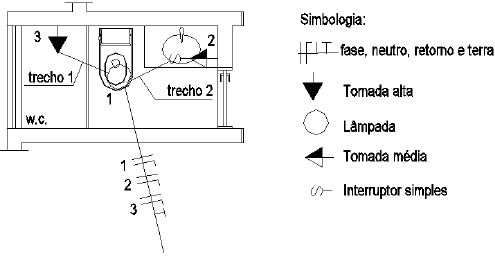

Observe a figura abaixo. No detalhe dado de um banheiro, o trecho 1 alimenta o chuveiro elétrico, e o trecho 2 liga a lâmpada ao seu interruptor e alimenta uma tomada. A lâmpada está no circuito 1, a tomada no circuito 2 e o chuveiro elétrico no circuito 3.

Marque a alternativa que indica corretamente os condutores do trecho 1 e do trecho 2.

Trecho 1: fase, neutro e terra do circuito 3; Trecho 2: fase e retorno do circuito 1 mais fase, neutro e terra do circuito 2.
Trecho 1: fase, neutro e terra do circuito 3; Trecho 2: fase e retorno do circuito 1 mais fase e neutro do circuito 2.
Trecho 1: fase, retorno e terra do circuito 3; Trecho 2: fase e retorno do circuito 1 mais fase, neutro do circuito 2.
Trecho 1: fase, neutro e terra do circuito 3; Trecho 2: retorno do circuito 1 mais fase, neutro e terra do circuito 2.
Trecho 1: fase, neutro e terra do circuito 3; Trecho 2: fase e terra do circuito 1 mais fase, neutro e terra do circuito 2.
