#1404922 VUNESP - 2019 - Arquiteto (Pref Marília)

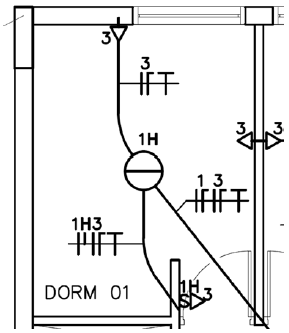

Em uma obra, as instalações elétricas de baixa tensão, utilizando sistema composto por duas fases de 110 V, deverão ser executadas conforme projeto que apresenta, em um trecho, a configuração mostrada no desenho a seguir:

Considerando-se as convenções usuais de representação de projetos de instalações elétricas, pode-se afirmar que estão representados no desenho:

dois pontos de consumo, o de número 1, de iluminação, e o de número 3, de tomadas, com fio neutro comum aos pontos; o aterramento é garantido para o ponto de número 3 e o acionamento do ponto de iluminação 1H é feito por interruptor paralelo.
dois pontos de consumo, 1H, de iluminação, e o de número 3, de tomadas, cada um deles dotado de fase e neutro; o aterramento é garantido para o ponto de número 3 e o acionamento do ponto de iluminação 1H é feito por interruptor simples.
dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, com fio neutro comum aos dois circuitos; o aterramento é garantido para ambos os circuitos e o acionamento do ponto de iluminação H é feito por interruptor paralelo.
partes de dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, cada um deles dotado de fase e neutro, com fio neutro comum aos dois circuitos; o aterramento é garantido para ambos os circuitos e o acionamento do ponto de iluminação H é feito por interruptor paralelo.
partes de dois circuitos, o de número 1, de iluminação, e o de número 3, de alimentação de tomadas, cada um deles dotado de fase e neutro; o aterramento é garantido para o circuito 3 e o acionamento do ponto de iluminação H é feito por interruptor simples.
