A Secretaria de Obras da Prefeitura de Aviador decidiu automatizar alguns de seus processos de trabalho mais recorrentes. Após a capacitação da equipe de manutenção em conceitos de acionamentos de máquinas elétricas, para o trecho de um diagrama elétrico multifilar, apresentado na Figura 5, foram formuladas as seguintes assertivas:

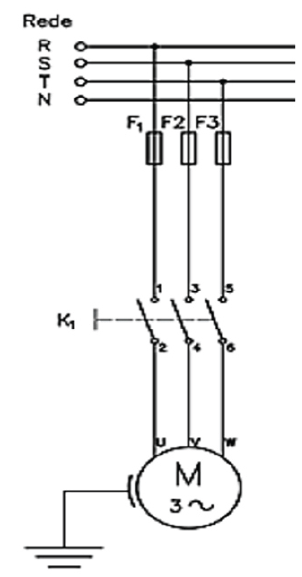

Figura 5 - Elaborada pela CPCON.
I- Trata-se do diagrama de comando de uma partida Y-Δ.
II- O diagrama corresponde a parte de potência do acionamento de um motor trifásico denominado partida direta.
III- Trata-se de uma partida direta, que é a forma mais adequada para a alimentação elétrica de um motor trifásico, visto que sua corrente nominal é rapidamente alcançada, de modo que não acarreta danos à máquina, garantindo uma maior vida útil para a instalação elétrica e consequentemente para o motor trifásico.
IV- No diagrama apresentado pode-se evidenciar um conjunto de contatos Normalmente Abertos (NA) de um contator trifásico, denominado K1 e que têm por finalidade principal a proteção do motor.
É CORRETO o que se afirma apenas em:
