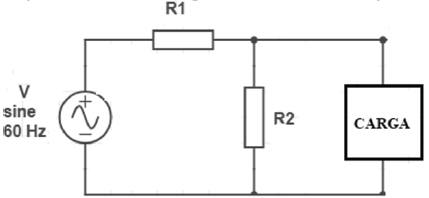

Para o circuito elétrico mostrado na Figura 2, desenvolvido para alimentar uma carga elétrica em corrente alternada, analise as assertivas a seguir.
Figura 2 - Elaborada pela CPCON.
I- Trata-se de um circuito elétrico em corrente alternada, puramente resistivo, independente da natureza da carga.
II- A tensão elétrica na carga pode ser determinada ao conectar-se um multímetro, na escala de voltímetro em CA, em paralelo com o resistor R2;
III- Após a conexão da carga no circuito, conforme mostrado na Figura 2, a impedância equivalente do circuito será modificada e as quedas de tensão em R1 e R2 manter-se-ão inalteradas;
IV- A corrente elétrica total do circuito pode ser determinada ao conectar-se um multímetro, na escala de amperímetro em CA, em série com a carga.
É CORRETO o que se afirma apenas em:
