Um técnico em laboratório de eletricidade básica precisa comprar componentes eletrônicos necessários para montagens de diversos experimentos. Ao analisar um determinado circuito, representado pelo diagrama esquemático mostrado na Figura 1, e realizar algumas medições de grandezas elétricas, conforme disposição dos aparelhos de medição indicados no diagrama, constatou-se que a corrente elétrica medida é 2A e que a queda de tensão medida é de 24V.
Com base nas medições realizadas, considerando que os elementos de circuito são ideais e que os resistores R1 e R2 são iguais, permite-se afirmar que o valor da resistência equivalente do circuito e o módulo da corrente total fornecida pela fonte são, respectivamente:

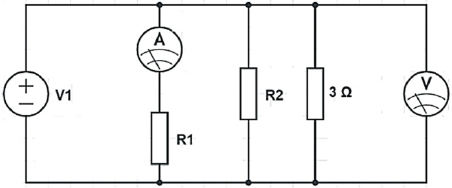

Figura 1 – Elaborada pela CPCON.
