#3600498 CPCON UEPB - 2025 - Eletricista (Pref Nova Palmeira)

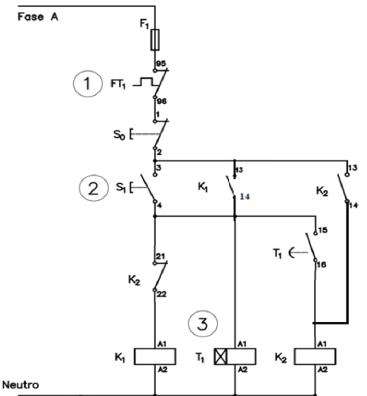

O diagrama apresentado na Figura 3 representa o circuito de comando para o acionamento elétrico de um motor trifásico de uma máquina utilizada na irrigação do plantio de hortaliças de uma cooperativa rural.

Assinale a alternativa que indica CORRETAMENTE a análise do diagrama de comando, em conformidade com o seu adequado circuito de potência.

Figura 3 - Elaborada pela CPCON.

O acionamento da máquina admite reversão do sentido de rotação, mediante a alimentação do contator K₂, responsável pela troca de duas fases no circuito de potência; e 1 representa o contato normalmente fechado do relé térmico FT, que faz parte do circuito de proteção da máquina contra sobrecarga.
2 representa o contato normalmente fechado S₁, que é a botoeira de desacionamento da máquina.
3 representa a bobina do temporizador T₁ que por sua vez tem a função de contato de selo para o contator K₁ .
1 representa o contato normalmente fechado do relé térmico FT₁, 2 representa o contato normalmente aberto da botoeira S₁, 3 representa a bobina do temporizador T₁ e o diagrama de comando não admite reversão no sentido de rotação da máquina.
O acionamento da máquina admite reversão do sentido de rotação, mediante o fechamento do contato normalmente aberto (15-16) do temporizador T₁ e 1 representa o contato normalmente aberto do relé térmico FT₁, que faz parte do circuito de proteção.
