Atenção: Esta questão foi anulada pela banca.

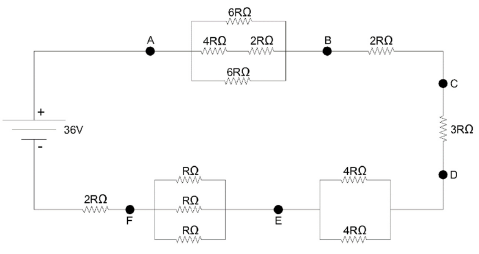

Uma forma de controlar a passagem da corrente elétrica em um circuito é por meio da associação de resistores, seja em série, ou em paralelo. A imagem traz um esboço de um circuito elétrico DC composto por 12 resistores com resistências em função de R, alimentados por uma fonte de tensão de 36 V .
Analise a veracidade das seguintes afirmativas:
I- O valor da corrente elétrica total do circuito será menor que 5A.
II- Entre os pontos A e B a resistência equivalente será de 18Ω.
III- A tensão medida nos terminais de todos resistores será 36 V.
IV- A corrente elétrica entre os pontos B e C será igual a corrente entre os pontos C e D.
V- O circuito apresenta uma resistência equivalente de aproximadamente 12,5 Ω.
