#2062541 FGV - 2022 - Analista de Pesquisa Energética (EPE)/Transmissão de Energia

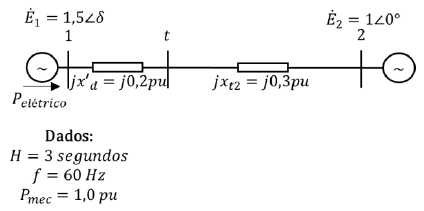

Na figura a seguir, tem-se a representação de um sistema do tipo máquina versus barra infinita, onde x_t2 é a reatância de transferência entre a barra terminal do gerador (Barra t) e a barra infinita (Barra 2), x'd é a reatância transitória de eixo direto da máquina, \dot{E}_1 é o fasor tensão interna da máquina, \delta é o ângulo de carga da máquina, \dot{E}_2 é o fasor tensão da barra infinita, H é a constante de inércia da máquina, P_elétrico é a potência elétrica da máquina e P_mec é a potência mecânica da máquina.

A equação de oscilação da máquina para a condição apresentada é dada por

\frac{1,0}{62,8}\cdot \frac{d^2 \delta}{dt^2} = 3,0 - 1,0.sen(\delta)
\frac{6,0}{376,8}\cdot \frac{d^2 \delta}{dt^2} = 1,0 - 5,0.sen(\delta)
\frac{1,0}{62,8}\cdot \frac{d^2 \delta}{dt^2} = 1,0 - 3,0.sen(\delta)
\frac{6,0}{376,8}\cdot \frac{d^2 \delta}{dt^2} = 3,0.sen(\delta) -1,0
\frac{3,0}{376,8}\cdot \frac{d^2 \delta}{dt^2} = 5,0.sen(\delta) -1,0
