#1731550 CCCP (IFSC) - 2017 - Professor do Ensino Básico, Técnico e Tecnológico (IF SC)/Instrumentação Eletroeletrônica

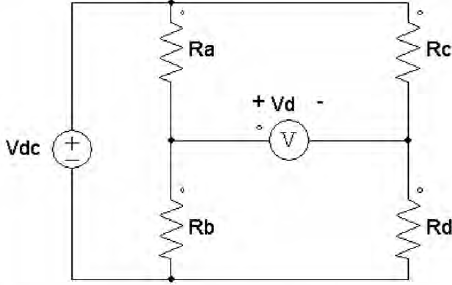

Para o circuito a seguir, os resistores Ra, Rb, Rc e Rd são ajustáveis. Analisando o circuito levando em conta a polaridade indicada na figura como referência para a tensão Vd, pode-se afirmar que:

I. A corrente em todos os resistores será igual se Ra = Rb e Rc = Rd.

II. Na condição Ra = Rb e Rc > Rd a tensão Vd será positiva.

III. Na condição Ra = Rc e Rb < Rd a tensão Vd será negativa.

IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.

V. Na condição Ra = Rb = Rc e Rd< Rc a tensão Vd será positiva.

Assinale a alternativa que apresenta somente as afirmações CORRETAS.
