#1731442 CCCP (IFSC) - 2017 - Professor do Ensino Básico, Técnico e Tecnológico (IF SC)/Instrumentação Eletroeletrônica

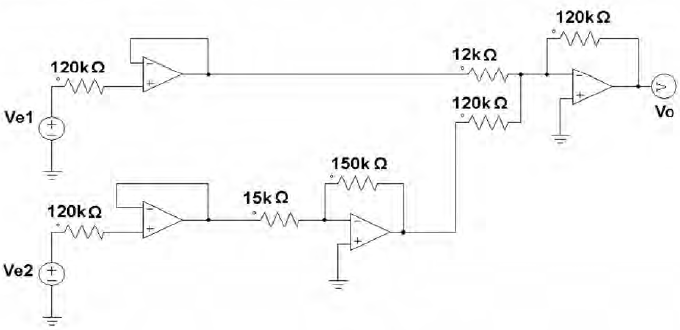

Um profissional da área de controle e automação, trabalha no setor de automação de uma determinada empresa, este deve apresentar um relatório a seus superiores acerca do funcionamento de um circuito analógico que compara a velocidade de dois motores elétricos, conforme circuito abaixo.

Considerando que as tensões de entrada são tensões equivalentes às velocidades dos motores e possuem valores de Ve1 = 0,2 V e Ve2 = 0,3 V, sabendo-se também que os amplificadores operacionais são alimentados por uma fonte de tensão simétrica de ±15VCC, assinale a alternativa que indica CORRETAMENTE o valor da tensão de saída Vo.
