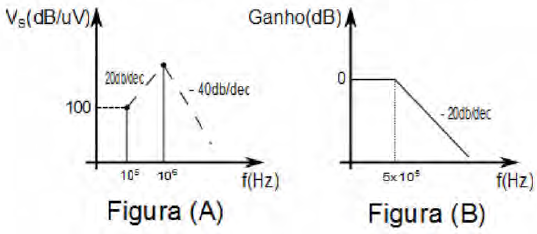

Um sinal periódico "Vs", que é resultado da captação de um sinal através de um sensor, tem sua representação no domínio da frequência mostrada na figura (A). Um filtro, cujo diagrama de bode de ganho é apresentado na figura (B), é utilizado para condicionar o referido sinal para ser ainda amplificado e convertido através de um conversor analógico/digital. Considerando esta situação, marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas.
( ) O diagrama de bode apresentado é de um filtro de segunda ordem. f(Hz)
( ) A amplitude do sinal na saída do filtro para as frequências de 105 Hz, 107 Hz e 109 Hz é respectivamente de 100 dB/uV, 74 dB/uV e - 66 dB/uV.
( ) Para o cálculo da amplitude de um sinal em dB/uV utiliza-se 20.log10(Vs/ 1x10-6).
( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito
( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
