#1731481 CCCP (IFSC) - 2017 - Professor do Ensino Básico, Técnico e Tecnológico (IF SC)/Instrumentação Eletroeletrônica

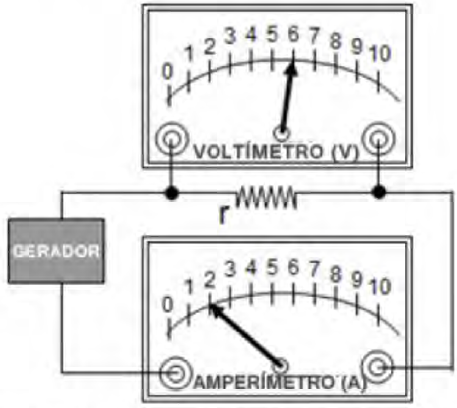

Um profissional da área de eletroeletrônica necessita determinar uma resistência elétrica desconhecida, e, para tanto é dado a ele um amperímetro, um voltímetro e um gerador. A montagem que o profissional preparou, está representada na figura abaixo e permitiu que ele efetuasse a medição.

Assinale a alternativa que indica CORRETAMENTE o valor do resistor (r).

Dados: O voltímetro suporta até a leitura máxima de 250 V, quando o ponteiro estiver posicionado em 1 O, e o amperímetro suporta até a leitura máxima de 5000 mA, quando o ponteiro estiver posicionado em 1 O. Desprezar as resistências internas dos instrumentos.
