Questão 1 de 1
Matéria: Engenharia Elétrica e Eletrônica
Assunto: Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição)

#794725 NC UFPR (FUNPAR) - 2014 - Profissional Nível Universitário Jr (ITAIPU)/Engenheiro Eletrônico, Eletricista ou de Automação

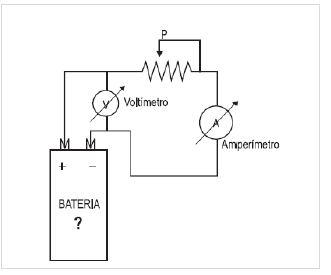

O circuito mostrado na figura ao lado, montado para ensaios de medidas elétricas, serve para identificar a tensão nominal e a resistência interna de uma bateria desconhecida.





Variando-se o potenciômetro P, foram obtidas as seguintes medidas:



Tensão no voltímetro Corrente no amperímetro
13,4 V 2 A
11,0 V 5 A



Assinale a alternativa que apresenta, respectivamente, a tensão nominal da bateria, em V, e a sua resistência interna, em Ω.
