#1358416 DES IFSUL - 2015 - Professor do Ensino Básico, Técnico e Tecnológico (IF SUL)/Engenharia Química/Área 01/PEBTT Edital 168.2015

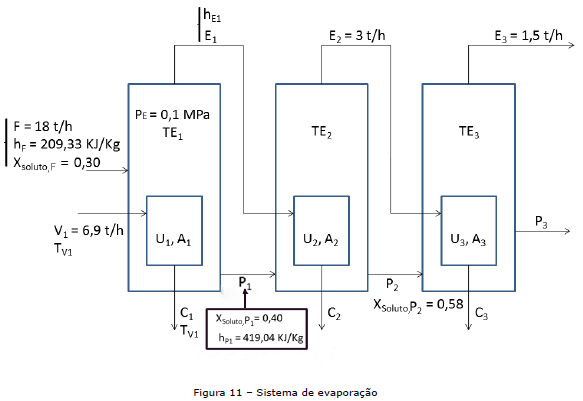

A questão refere-se à figura 11, a seguir:

Legenda:

F, E₁, E₂, E₃, P₁, P₂, P₃, V, C₁, C₂, C₃ = vazões mássicas em toneladas por hora;

X_Soluto = frações mássicas de soluto nas diferentes correntes;

h_F, h_E1, h_P1 = entalpias dos fluidos nas correntes F, E₁ e P₁, respectivamente , em KJ/Kg;

T_E1, T_E2, T_E3 = temperaturas no interior dos evaporadores 1, 2 e 3, respectivamente, em °C;

T_V1 = temperatura do vapor de aquecimento e do condensado produzido no primeiro efeito, em °C;

P_E = pressão no interior do evaporador 1 em MPa;

U₁, U₂, U₃ = Coeficientes globais de troca térmica dos evaporadores 1, 2 e 3, respectivamente, em Kcal/h.m².°C;

A₁, A₂, A₃ = áreas de troca térmica dos evaporadores 1, 2 e 3, respectivamente, em m².

Considerando os dados apresentados na figura 11, a economia ou eficiência desse sistema será de aproximadamente
