O número de pratos teóricos de uma coluna de destilação para uma mistura de benzeno-tolueno foi calculado utilizando a resolução gráfica de McCabe-Thiele, considerando-se as hipóteses a seguir:
- a coluna não apresenta fugas térmicas;
- a coluna opera a pressão de 760 mmHg, sendo todas as quedas de pressão, dentro da coluna, desprezíveis;
- a composição molar da alimentação é de 47% de benzeno, estando hipoteticamente numa temperatura e pressão que fazem a mistura encontrar-se no estado de líquido saturado;
- o condensador total condensa todo o vapor sem resfriar o condensado abaixo de seu ponto de ebulição;
- o calor fornecido à mistura é efetuado por um refervedor parcial e considerado como um prato de separação.

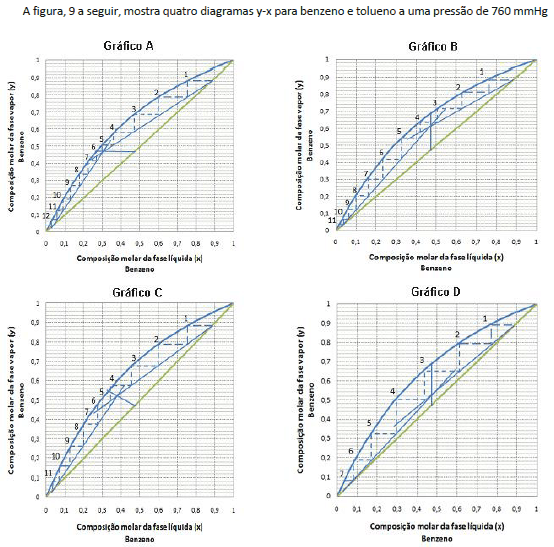

Figura 9: Diagramas y-x para benzeno e tolueno a uma pressão de 760 mmHg, usados na determinação do número teórico de pratos, através do método de resolução gráfica de McCabe-Thiele.
Sabendo que a coluna real possui 14 pratos e considerando as observações anteriormente mencionadas, a eficiência global aproximada da coluna e o gráfico que melhor representa a resolução por McCabe-Thiele são
