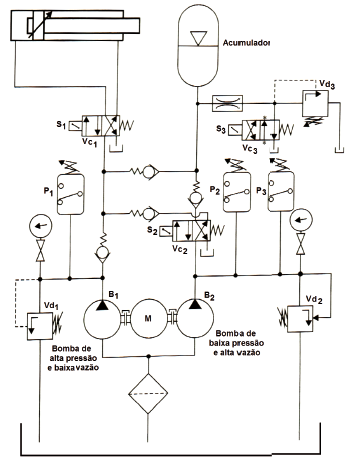

Analise o circuito hidráulico de uma prensa quando se faz necessária a aplicação de elevada força e vazão.

Após análise, pode-se afirmar:

Acionadas as bombas, o carregamento do acumulador ocorre até a pressão regulada no pressostato P1.
As válvulas Vd_1 e Vd_3 são do tipo restrição variável, sendo controladas por servomecanismos eletroeletrônicos.
O circuito não utiliza válvulas de segurança, porque a pressão, em todas as linhas, é controlada por pressostatos.
O circuito utiliza duas válvulas de controle direcional de duas vias e duas posições com acionamento e retorno por solenoide.
O pistão será distendido em baixa velocidade, porque sua alimentação ocorre por meio da bomba de baixa pressão e alta vazão.
