#2675003 CESGRANRIO - 2012 - Químico (Innova)

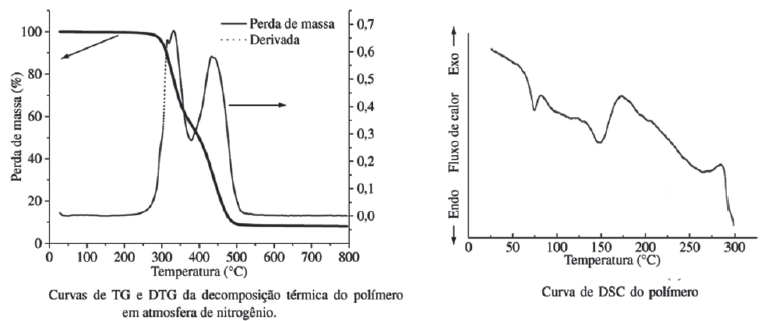

Com a aplicação de técnicas analíticas calorimétricas, como a termogravimetria (TG e DTG) ou a calorimetria de varredura diferencial (DSC), é possível identificar, com um considerável nível de confiança, um polímero. As Figuras abaixo mostram as curvas de análise termoanalíticas para uma poliuretana formada a partir da reação do difenil metano di-isocianato (MDI) e um poliol poliéster derivado do óleo de mamona.

Revista Polímeros. Azevedo e col. São Paulo: ABPol, volume 19, nº 4, 2009.

A partir dessas curvas, verifica-se que a decomposição do polímero ocorre em

duas etapas de 300 a 400 ºC, com cerca de 65% de perda de massa, e a segunda, a partir da temperatura de 400 oC, com cerca de 30% de perda de massa, e a Tg desse polímero é de aproximadamente 76 ºC.
duas etapas de 300 a 400 ºC, com cerca de 65% de perda de massa, e a segunda, a partir da temperatura de 400 oC, com cerca de 30% de perda de massa, e a Tg desse polímero é de aproximadamente 150 ºC.
duas etapas de 300 a 400 ºC, e a segunda, a partir da temperatura de 400 ºC, ambas com cerca de 40% de perda de massa, e a Tg desse polímero é de aproximadamente 150 ºC e, em 170 oC, ocorre sua oxidação.
uma única etapa na faixa de temperatura de 300 a 500 ºC, com cerca de 90% de perda de massa, a Tg desse polímero é de aproximadamente 150 ºC, temperatura em que ocorre sua fusão, conforme mostra a curva de DSC.
uma única etapa na faixa de temperatura de 300 a 500 ºC, com cerca de 90% de perda de massa, e a Tm desse polímero é de aproximadamente 76 ºC.
