Em um sistema de alarme para moto existem 3 sensores cuja saída pode ser nível lógico 0 ou 1. O sensor A (chave no contato) apresentará nível lógico 1 se a chave estiver no contato e nível lógico 0, caso não esteja. O sensor B (inclinação da moto) apresentará nível lógico 0 se a moto estiver inclinada e nível lógico 1 se a moto estiver de pé. O sensor C (banco da moto) apresentará nível lógico 1 se alguém estiver sentado no banco da moto e nível lógico 0, caso não esteja. Satisfeita alguma das condições de projeto abaixo elencadas, o circuito deverá acionar um alarme com saída de nível lógico 1.
Condições de Projeto:
1. Ausência de chave no contato, moto em pé e presença de alguém sentado no banco da moto;
2. Ausência de chave no contato, moto inclinada e presença de alguém sentado no banco da moto;
3. Presença de chave no contato, moto inclinada e ausência de alguém sentado no banco da moto.

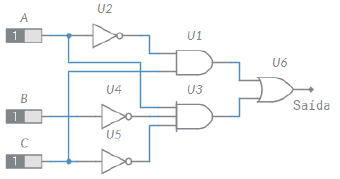

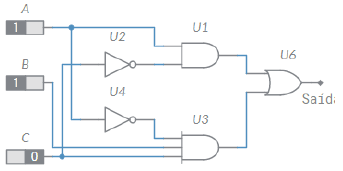

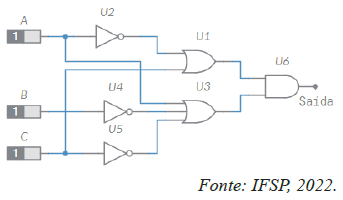

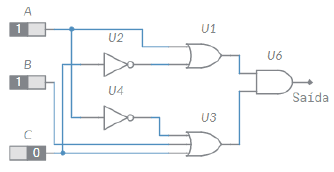

Com base na lógica descrita, assinale a alternativa com o circuito digital correto que irá reproduzir o funcionamento do sistema de alarme.
