Circuitos retificadores controlados são utilizados quando se deseja manipular, ainda que limitadamente a entrega do fluxo de potência a uma carga.

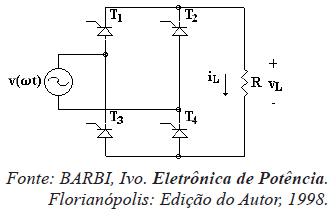

A figura apresenta uma estrutura conhecida de circuito retificador controlado monofásico de onda completa a tiristores SCR.

Considere o formato geral de tensão na carga (resistor R) esperado para este tipo de retificador em um ciclo completo de tensão senoidal.

Assinale a alternativa que indica corretamente a quantidade de disparos e as duplas de SCRs que atuarão concomitantemente:

dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₄ e o segundo (no semiciclo negativo de entrada) em T₂ e T₃.
dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₃ e o segundo (no semiciclo negativo de entrada) em T₂ e T₄.
dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₂ e o segundo (no semiciclo negativo de entrada) em T₃ e T₄.
quatro disparos por ciclo, sendo o primeiro e o segundo (no semiciclo positivo de entrada) em T₁ e T₂, respectivamente, e o terceiro e o quarto (no semiciclo negativo de entrada) em T₃ e T₄, respectivamente.
