Edital 04

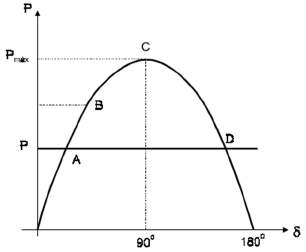

A figura a seguir ilustra a curva potência-ângulo para o sistema gerador-motor. Assinale a alternativa INCORRETA.

A partir do ponto A, caso haja um pequeno incremento de carga no eixo do motor, haverá como consequência um torque líquido no rotor do motor que tende a retardá-lo, de modo que sua velocidade decresça temporariamente, o que resulta em um aumento no ângulo \delta e um incremento na potência de entrada para o motor, até que finalmente entrada e saída alcancem novamente o equilíbrio, sendo o novo ponto de operação representado por B.
Qualquer aumento adicional de carga a partir do ponto C acarretará um aumento no ângulo, porém não provocará aumento na potência de entrada.
O valor P_max é, portanto, o Limite de Estabilidade Estática do sistema. Nesse caso, o sincronismo será perdido se se tentar transmitir mais potência do que este valor.
Supondo que o sistema está operando em regime no ponto A, a potência mecânica de entrada do gerador e a potência mecânica de saída do motor (se corrigidas pelas perdas rotacionais) serão iguais à potência elétrica P.
Para além do ponto D, o sistema se torna estável.
