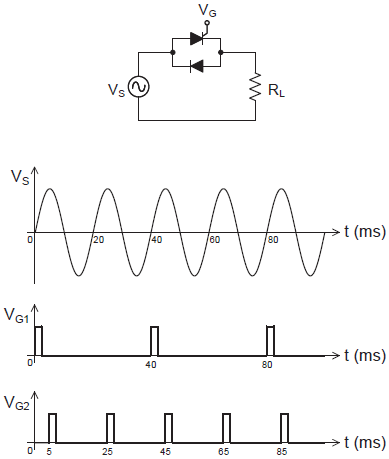

O circuito da Figura abaixo tem como objetivo controlar a potência elétrica entregue pela fonte de tensão V_S para a resistência de carga R_L. Nesse circuito, a fonte V_S entrega uma tensão alternada senoidal com frequência de 50 Hz, conforme a forma de onda mostrada no gráfico a seguir.
Considerando-se desprezíveis as quedas de tensão no SCR e no diodo quando estes estão em condução, a potência média dissipada no resistor R_L é igual a 24 W quando a tensão de controle V_G apresenta a forma de onda V_{G1} exibida no gráfico acima.
Consequentemente, qual será a potência, em watts, dissipada no resistor R_L, se esse mesmo circuito for acionado pelo sinal de controle V_G = V_{G2} mostrado no gráfico acima?
