Sistemas Eletromecânicos

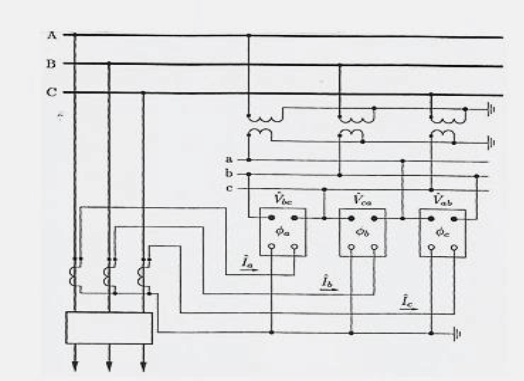

A figura abaixo apresenta um diagrama trifilar das conexões de uma proteção de sobrecorrente direcional (ANSI 67), de tecnologia eletromecânica, aplicada a uma linha de transmissão.

Observando a figura podemos afirmar, EXCETO:

A direcionalidade dos relés será determinada pela comparação dos fasores da tensão de polarização, fornecida pelos transformadores de potencial, e da corrente de operação, oriunda dos transformadores de corrente.
Esse tipo de proteção é mais aplicado em sistemas radiais para melhor discriminação do sentido das correntes de curto-circuito e aumento da seletividade do sistema de proteção.
O tipo de conexão apresentado na figura é chamado “conexão em quadratura”, porque as grandezas aplicadas aos relés estarão defasadas de 90 graus.
Uma inversão na polaridade dos transformadores de corrente pode provocar uma atuação indevida da proteção.
