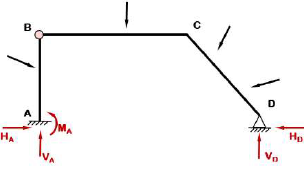

Analise a estrutura da figura abaixo, que possui 5 reações de apoio a determinar

Para calcular as reações de apoio, dispomos, no caso, das três equações universais da Estática no plano e de mais uma (momento fletor nulo em B). Temos, portanto, cinco incógnitas e quatro equações para determiná-las. Existe, então, deficiência de uma equação para resolver o problema do cálculo das reações de apoio. Essa deficiência é chamada grau hiperestático externo da estrutura (g_E), que é igual ao número de equações suplementares necessárias ao cálculo das reações de apoio da estrutura. É correto afirmar que a estrutura acima é
