#2890558 FGV - 2024 - Analista Legislativo (ALEP)/Desenvolvedor de Sistemas

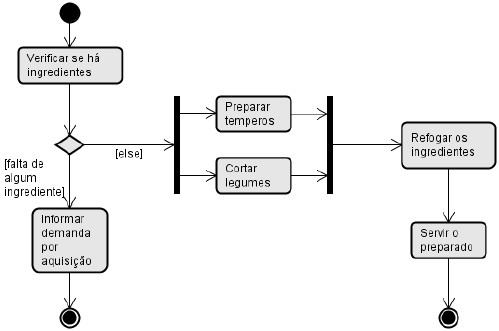

O diagrama de atividades a seguir, representado utilizando a linguagem de modelagem UML, representa o fluxo de atividades de um cozinheiro.

Ao analisar esse diagrama, é possível inferir que

após a atividade “Verificar se há ingredientes”, há, nos termos da notação do diagrama, uma junção.
as atividades “Preparar temperos” e “Cortar legumes” devem ser feitas em sequência, uma após a outra.
caso a condição de guarda “falta de algum ingrediente” não seja atendida, executa-se o fluxo de controle paralelo.
há duas raias de natação (swin lanes) envolvendo as atividades “Preparar temperos” e “Cortar legumes”.
o diagrama apresenta dois pontos de estado inicial e um estado final, indicando como o fluxo deve ser seguido.
