Elétrica

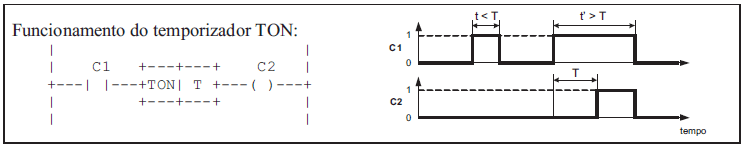

Observe a figura abaixo.

Uma esteira transportadora inicia seu movimento quando o operador coloca uma caixa em uma de suas extremidades. A presença da caixa é detectada pelo sensor S e a esteira se move por intermédio de um motor acionado pela contatora M. A esteira se move até que o operador aperte o botão P ou que se transcorram 40s da colocação da última caixa em sua extremidade, tempo considerado suficiente para que a caixa tenha ultrapassado a outra extremidade. O programa em LADDER que corresponde ao correto controle do funcionamento da esteira é
