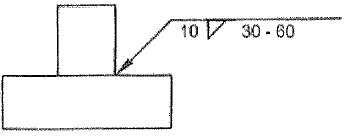

Analise a figura a seguir.

No desenho acima encontra-se uma simbologia típica de soldagem. Assinale a opção que corresponde a correta especificação da referida solda.

Solda de filete descontínua do lado oposto da seta, com comprimento das pernas de 10 mm, comprimento de solda de 30 mm, espaçamento entre centros de soldas de 60 mm.
Solda de filete descontínua do lado da seta, com comprimento das pernas de 10 mm, comprimento de solda de 30 mm, espaçamento entre centros de soldas de 60 mm.
Solda de filete descontínua do lado da seta, com comprimento da garganta de 10 mm, comprimento de solda de 30 mm, espaçamento entre centros de solda de 60 mm.
Solda de filete descontínua do lado da seta, com comprimento das pernas de 10 mm, comprimento de solda de 30 mm, espaçamento entre soldas de 60 mm.
Solda de filete descontínua do lado oposto da seta, com comprimento das pernas de 10 mm, comprimento de solda de 30 mm, espaçamento entre soldas de 60 mm.
