#1909529 CEPS UFPA - 2016 - Analista de Tecnologia da Informação (UNIFESSPA)/Desenvolvimento de software

Considere o desenvolvimento de um sistema de software para Controle Acadêmico de uma Instituição de Ensino Superior que necessita produzir um relatório de matrícula denominado "Listagem de Alunos" com o layout fornecido a seguir. No layout fornecido, os itens em negrito correspondem à descrição dos dados e os itens em itálico são dados fictícios fornecidos como exemplo.

Listagem de Alunos

Turma: 123456
Disciplina: Engenharia de Software
Professor(a): Edward Yourdon
Horário da aula: 10 às 12 hs
Dias letivos: 1/11/2016, 3/11/2016, 7/11/2016, 9/11/2016, 11/11/2016, 14/11/2016, 16/11/2016 e 18/11/2016

Nome do aluno        Número de matrícula
Aluno 1                           123566
Aluno 2                           876554
Aluno 3 987654

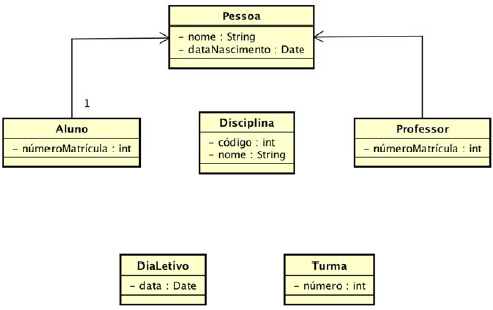

Considere o diagrama de classes incompleto, produzido na notação Unified Modelling Language, fornecido a seguir com o intuito de armazenar as informações do software de Controle Acadêmico, conforme descrito anteriormente.

São necessárias as seguintes alterações no diagrama de classes para que ele descreva um modelo de dados de acordo com as necessidades expressas acima:

A classe Turma deve ser transformada em uma classe associativa da ligação entre Aluno e Professor. Além disso, a classe Disciplina e DiaLetivo devem ser suprimidas do modelo, pois armazenam informações redundantes.
As associações entre Aluno e Professor com a classe Pessoa devem ser substituídas pela Herança (Generalização-Especialização). Além disso, devem ser inseridas associações entre a classe a Turma e as classes Aluno, Disciplina, Professor e DiaLetivo, com todas com as multiplicidades muitos para muitos.
Devem ser inseridas associações entre a classe Turma e as classes Aluno, Disciplina, Professor e DiaLetivo, com as respectivas multiplicidades: muitos para muitos, muitos para um, muitos para um, e muitos para muitos. Além disso, deve ser inserida uma classe denominada HorárioAula contendo os atributos horárioInício e horárioFim, e seus objetos devem estar associados com Turma através de uma associação com multiplicidade um para muitos.
Deve ser inserida uma classe denominada HorárioAula contendo os atributos horárioInício e horárioFim, e seus objetos devem estar associados com Turma através de uma associação com multiplicidade muitos para muitos.
A classe Turma deve ser transformada em uma classe associativa da ligação entre Aluno e Professor. A partir da classe Turma, devem ser inseridas associações com Disciplina e Dia Letivo, com a multiplicidade muitos para muitos em ambas. Além disso, deve ser inserida uma classe denominada HorárioAula contendo os atributos horárioInício e horárioFim, e seus objetos devem estar associados com Turma através de uma associação com multiplicidade um para muitos.
