#1775130 COMPERVE (UFRN) - 2016 - Técnico (UFRN)/Tecnologia da Informação/Sem Especialidade/1

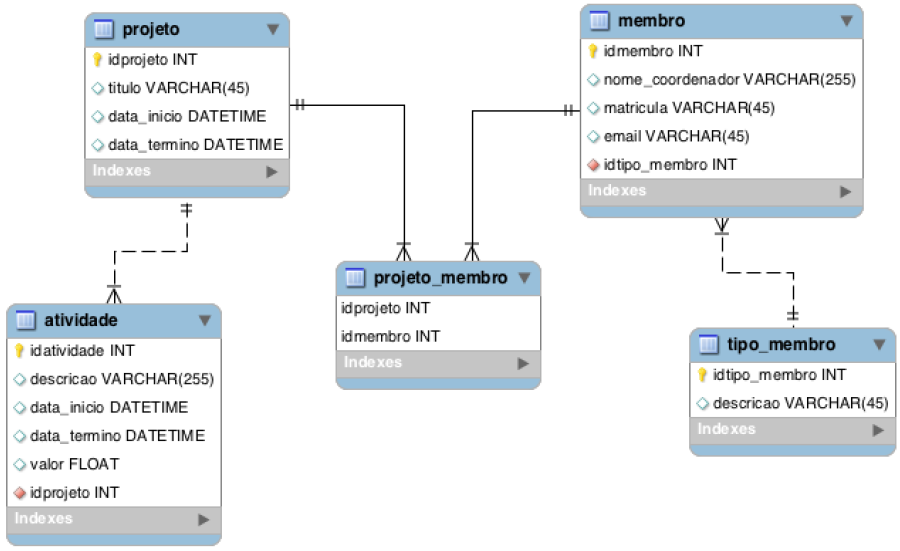

O diagrama entidade relacionamento mostrada na figura a seguir, modela um banco de dados para controlar a execução de projetos de pesquisa em instituições públicas de ensino.

Fonte: Comperve 2016

Na criação do relacionamento entre as tabelas membro e tipo_mebro deve-se criar uma chave estrangeira. Para criar a chave estrangeira e garantir a integridade referencial entre as tabelas, de modo a evitar que um projeto que contenha atividades seja removido, na criação da tabela membro utiliza-se o comando

CONSTRAINT fk_membro_tipo_membro
          FOREIGN KEY (idtipo_membro)
          REFERENCES tipo_membro (idtipo_membro)
          ON DELETE NO ACTION
          ON UPDATE NO ACTION

FOREIGN KEY (idtipo_membro)
          REFERENCES tipo_membro (idtipo_membro)
          ON DELETE RESTRICTION
          ON UPDATE NO ACTION
FOREIGN KEY (idtipo_membro)
           REFERENCES tipo_membro (idtipo_membro)
           ON DELETE SET NULL
           ON UPDATE NO ACTION

CONSTRAINT fk_membro_tipo_membro
            FOREIGN KEY (idtipo_membro)
            REFERENCES tipo_membro (idtipo_membro)
            ON DELETE CASCADE
            ON UPDATE NO ACTION
